#konfigurasi Voip Router Di Cisco
1.  Kalian hatus mempunyai Aplikasi Cisco Paket Tracer.

2.  Kemudian seperti gambar berikut di Cisco Paket Tracer:

3. Konfigurasi DHCP Pada Router 1 :



yang benar itu konfigurasi di bawah ini .... karna banyak yg salah.

 ■ Router>en

■ Router#conf t
■ Router(config)#ip dhcp pool voice
■Router(dhcp-config)#network 11.11.8.0 255.255.255.0
■Router(dhcp-config)#default-router 11.11.8.1
■Router(dhcp-config)#option 150 ip 11.11.8.1
■ Router(dhcp-config)#ex
■ Router(config)#ip dhcp excluded-address 11.11.8.1
■ Router(config)#int fa0/0
■ Router(config)#ip address 11.11.8.1 255.255.255.0
■ Router(config)#no sh

4. Konfigurasi Telephony service Pada Router 1:

ikuti Konfigurasi yng di bawah ini.

 ■ Router#conf t

■ Router(config)#telephony-service
■ Router(config-telephony)#max-ephones 4
■ Router(config-telephony)#max-dn 4
■Router(config-telephony)#ip source-address 11.11.8.1 port 2000
■ Router(config-telephony)#auto assign 1 to 2
■ Router(config-telephony)#ex
■ Router(config)#ephone-dn 1
■ Router(config-ephone-dn)#number 111
■ Router(config-ephone-dn)#ex
■ Router(config)#ephone-dn 2
■ Router(config-ephone-dn)#number 112
■ Router(config-ephone-dn)#ex
■ Router(config)#int fa0/1
■Router(config-if)#ip address 10.10.8.1 255.255.255.0
■ Router(config-if)#no shutdown

5.  Konfigurasi Dial-Peer pada Router 1 :

ikuti perintah konfigurasi dial-peer di bawah ini.

■ Router(config-if)#ex

■Router(config)#ip route 11.11.8.0 255.255.255.0 10.10.8.2
■ Router(config)#dial-peer voice 100 voip
■Router(config-dial-peer)#session target ipv4:10.10.8.2
■Router(config-dial-peer)#destination-pattern 12.
■ Router(config-dial-peer)#ex

6. Konfigurasi DHCP pada router 2 :

ikuti konfigurasi di bawah ini.

■ Router#conf t

■ Router(config)#ip dhcp pool voice
■Router(dhcp-config)#network 12.12.8.0 255.255.255.0
■Router(dhcp-config)#default-router 12.12.8.1
■Router(dhcp-config)#option 150 ip 12.12.8.1
■ Router(dhcp-config)#ex
■ Router(config)#int fa0/0
■ Router(config-if)#ip address 12.12.8.1 255.255.255.0
■ Router(config-if)#no shutdown

7. Konfigurasi Telephony Service pada router 2 :

ikuti Konfigurasi di Bawah Ini.

■ Router(config-if)#ex
■ Router(config)#telephony-service
■ Router(config-telephony)#max-ephones 2
■ Router(config-telephony)#max-dn 2
■ Router(config-telephony)#ip source-address 12.12.8.1 port 2000
■ Router(config-telephony)#auto assign 1 to 2
■ Router(config-telephony)#ex
■ Router(config)#ephone-dn 1
■ Router(config-ephone-dn)#num 121
■ Router(config-ephone-dn)#ex
■ Router(config)#ephone-dn 2
■ Router(config-ephone-dn)#num 122
■ Router(config-ephone-dn)#ex
■ Router(config)#int fa0/1
■ Router(config-if)#ip add 10.10.8.2 255.255.255.0
■ Router(config-if)#no shutsown

8. Konfigurasi Dial-peer pada Router 2 :

ikuti Konfigurasi Dibawah ini.

■ Router(config-if)#ex
■ Router(config)#dial-peer voice 100 voip
■ Router(config-dial-peer)#session target ipv4:10.10.10.1
■ Router(config-dial-peer)#destination-pattern 11.
■ Router(config-dial-peer)#ex
■ Router(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1

9. Konfigurasi switch 1 :

konfigurasi Pada Switch 1.

■ Switch>en

■ Switch#conf t

■ Switch(config)#int range fa0/1 - 24

■ Switch(config-if-range)#sw voice vlan 1

■ Switch(config-if-range)#

10.  Konfigurasi switch 2 :

konfigurasi pada Switch 2.



■ Switch>en

■ Switch#conf t

■ Switch(config)#int range fa0/1 - 24

■ Switch(config-if-range)#sw voice vlan 1

■ Switch(config-if-range)#

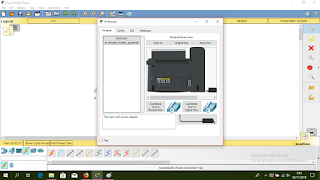

11. Lalu setelah semua konfig selesai jan lupa untuk menyambungkan kabel power ke semua IP phone.

#. sebelum dipasang.













# Sesudah di pasang.

12. Setelah itu tunggu IP phone konfigurasi ip address yang sudah kita konfig tadi.

Kalau sudah muncul seperti contoh berikut.

13. Lalu kita coba telepon,

contoh Telpon yang bersebrangan.

contoh telephon satu router.
